測風塔
測風塔
| 購買咨詢：400-0076-008（24小時全國統一電話） |
近年來，隨著全球?qū)︼L(fēng)能資源的普遍關注和風力發電行業的迅速發展，各國政府、企業或是風電開發商開始投資興建測風塔，為將來風電場的投資建設獲取第一手風能資料。
詳細介紹
近年來，隨著全球?qū)︼L(fēng)能資源的普遍關注和風力發電行業的迅速發展，各國政府、企業或是風電開發商開始投資興建測風塔，為將來風電場的投資建設獲取第一手風能資料。

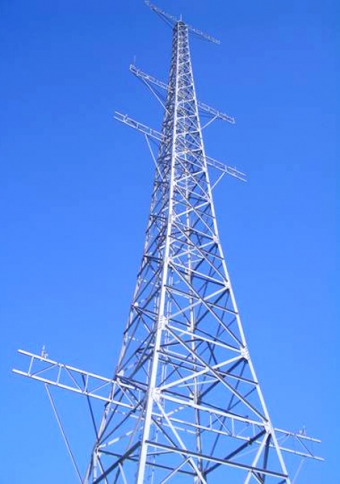

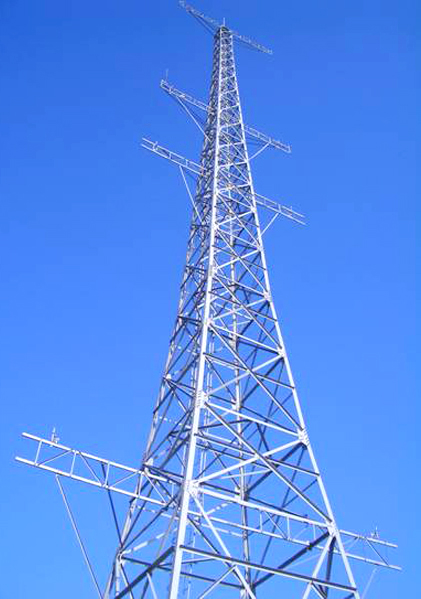

測風塔架設在風電場場址內，多為絎架式結構和圓筒式結構，采用鋼絞線斜拉加固方式，高度一般為10-150米。在塔體不同高度處安裝有風速計、風向標以及溫度、氣壓等監測設備?？扇旌虿婚g斷地對場址風力情況進行觀測，測量數據被記錄并存儲于安裝在塔體上的數據記錄儀中。
測風塔結構設計：常見的測風塔結構形式有自立式和拉線式兩種。自立式測風塔塔體下部較寬，塔架材料用量相對較大，對基礎要求也較高；拉線式測風塔受力較為合理，可靠性高，塔體截面小，塔架材料用量小，但拉線基礎數量多，施工工藝復雜。
測風塔塔架可采用單根鋼管、三角形桁架及四邊形桁架等結構形式。單根鋼管結構形式所需鋼管直徑大，迎風面積亦大，材料量大；三角形桁架結構形式較為穩定，塔架受風荷載作用較小，最為經濟；四邊形桁架結構形式較為穩定，一般情況下當三角形桁架不能滿足受力及變形要求或不經濟時，塔架可選用四邊形桁架結構形式。
測風塔的主要功能：環境監測，風、氣壓、濕度等資源數據采集。為相應的儀器設備的安裝做支撐。
適用單位：發電廠前期規劃、海島測風、氣象數據采集、環境監測等部門。
優點：風荷載系數小，抗風能力強。塔身擋風面積小，利于采集數據準確客觀，將實測數據和實際數據的差距降到最低。采集塔柱采用外法蘭盤連接，螺栓受拉，不易破壞，鋼絞線加固。塔柱正三角型布置,節約鋼材,跟開小，占地面積小，節約土地資源，造價低廉(僅為角鋼自立塔的1/3或更少).選址便利.塔身自重輕，運輸和安裝便捷、建設工期短,塔型隨風荷載曲線變化設計，線條流暢，遇罕遇風災不易倒塌，安全系數高.設計符合國家鋼結構設計規范和塔桅設計規程，結構安全可靠。
執行標準：風電場風能資源測量方法(GB/T 18709-2002)|
抗風能力：最大抗風60米/秒；抗震烈度：8度
設計重量：〉1噸（具體重量根據地域而定，西部地區，沿海多風區與中部地區略有差異。
測風數據被用來進行風資源評估和投資前景預測。
接地電阻：≤4Ω。
